Geïntegreerd lichtgordijn

In de zijgeleiding van de poort is een lichtgordijn geïntegreerd dat zelfs de kleinste obstakels kan detecteren en erop kan reageren. Dit lichtgordijn dekt de volledige breedte en hoogte van de poortopening af, dus als er iets wordt gedetecteerd, wordt de sluitbeweging van de poort onmiddellijk gestopt en geopend om botsingen of letsel te voorkomen

Glad, vlak bodemprofiel, beperkt nauw contact

Om de veiligheid nog verder te vergroten, heeft de ASSA ABLOY RP400 een plat onderlijstprofiel. Werknemers kunnen vaak onopzettelijk dicht bij het bewegende poortblad van een poort komen. Het vlakke onderlijstprofiel heeft echter geen uitstekende randen en weinig contactoppervlak. Hierdoor wordt het risico op letsel tijdens de opwaartse beweging van de poort verminderd.

Veilige en stabiele installatie

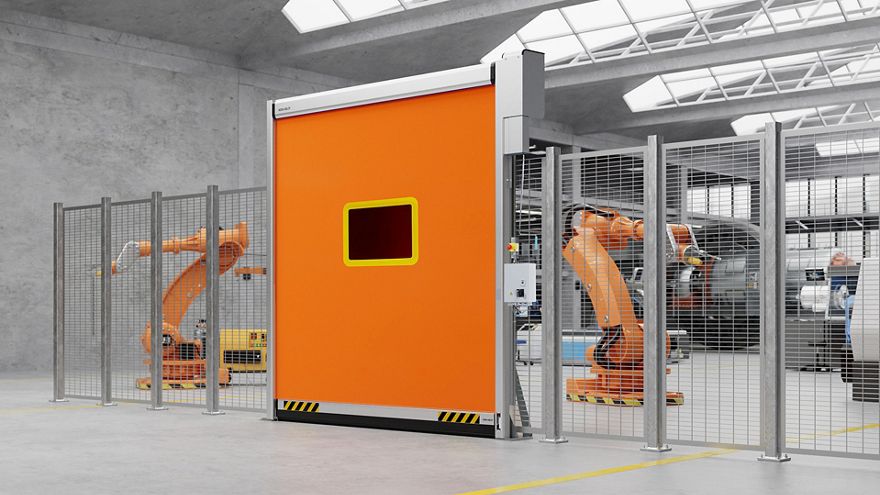

Al onze machinebeschermingspoorten hebben twee soorten poortinstallatie. De poort kan aan de muur worden gemonteerd of vrijstaand op de vloer worden gemonteerd, zodat integratie in productielijnen mogelijk is. Voor veilige vrijstaande installaties biedt de nieuwe ASSA ABLOY RP400 een nieuwe ruimtebesparende, zeer robuuste en stabiele frameconstructie, wat minder trillingen tijdens de machineactiviteit betekent.

Andere voordelen zijn een optioneel vlamvertragend poortblad voor meer veiligheid.

Ontdek onze oplossingen voor uw intralogistiek

Wij bieden veilige poorten met machinebeveiliging voor uw intralogistieke toepassingen.

  • Voordelen van ASSA ABLOY RP400 machinebeschermingspoorten

    • Poortafmeting (mm) max. 4000 x 3500 mm
    • Snelheid openen/sluiten: tot max. 2,4/1,3 m/s (2,4/1,7 m/s meelopende fotocel, lichtgordijn)
    • Cyclusaantal/minuten max. 1 – 5
    • Poortblad Afhankelijk van de toepassing zijn er verschillende poortbladen en kleuren verkrijgbaar, van gedeeltelijk transparante PVC-gordijnen met gekleurde verstevigingsstroken tot uiterst stevig materiaal dat bescherming biedt tegen vonken. Optioneel zijn ook anti-UV lasvensters conform EN 1598 verkrijgbaar. Optioneel is een vlamvertragend poortblad verkrijgbaar.
    • Zijgeleidingen zijn gemaakt van twee aluminium profielen, geïntegreerde veiligheidseindschakelaars verbinden de poort met de machine. Vensters maken eenvoudige bewaking van geïntegreerde veiligheidseindschakelaars mogelijk.
    • Veiligheidsschakelaars overeenkomstig EN ISO 13849-1 en EN 62061
    • Poorten beantwoorden aan EN ISO 12100 en EN ISO 14119
    • Bedieningssysteem De poort is uitgerust met een MCC-besturingssysteem met frequentieomvormer.  Poort zonder besturingssysteem is mogelijk. UL-versie als optie.
    • Ruimtebesparende uitbreidingskast voor montage van interfacekaart of veiligheidsbewakingsmodule voor veiligheidseindschakelaars.
    • Aansluiting op de machine via droge contacten of veldbussysteem
    • Motorvermogen 0,75 KW
    • Beschermingsklasse IP 55
    • Netvoedingsaansluitingen anders dan die van het besturingssysteem, zie technisch gegevensblad
    • Veiligheidsfuncties: Elektrische onderlijstbeveiliging en vaste fotocel, lichtgordijn en meelopende fotocel optioneel
    • De poort is ontworpen overeenkomstig de voorschriften van de Workplace Directive van de UVV en de geharmoniseerde CE-richtlijnen, met inbegrip van EN 13241-1.

    Speciale eigenschap:

    • Korte cyclustijden tot 5 cycli per minuut zijn mogelijk
    • Flexibele positionering van de tandwielmotor kan aan de linker- of rechterzijde van de poort worden gemonteerd. De motor kan in stappen van 45° worden gekanteld voor eenvoudige positionering en installatie
    • Zelfdragend: de poort kan rechtstreeks op de vloer worden gemonteerd met optionele montagebeugels. De stelschroeven maken het mogelijk om de poort op oneffen oppervlakken waterpas te zetten.
