ASSA ABLOY RP100 SimplySafe

Le modèle ASSA ABLOY RP100 SimplySafe est une porte de sécurité de haute qualité spécifiquement conçue pour protéger les personnes et les processus dans des environnements automatisés. Composant essentiel de la sécurité, cette porte rapide isole efficacement les zones dangereuses et protège les opérateurs des pièces en mouvement, des zones à risque ou des machines en marche. En empêchant tout accès non autorisé pendant un cycle automatique, la RP100 SimplySafe garantit la sécurisation permanente des zones critiques.

Dans le même temps, elle permet un accès sûr et contrôlé lorsque des travaux de maintenance, des inspections ou des interventions manuelles sont nécessaires, sans perturber le fonctionnement de l’installation. La porte rapide s’intègre parfaitement aux dispositifs de verrouillage de sécurité et aux systèmes de commande afin de garantir des conditions de redémarrage sûres, et permet ainsi de respecter les principales normes de sécurité telles que DIN EN ISO 14120 et EN 619.

Porte de protection de machine RP100 SimplySafe dans un entrepôt équipé de véhicules à guidage automatique (AGV)

Conçue pour la productivité privilégiant la sécurité

Dans le secteur des entrepôts automatisés et de la manutention, l’efficacité opérationnelle et la sécurité sur le lieu de travail revêtent une importance cruciale. Grâce à notre nouvelle porte de protection de machines de haute qualité ASSA ABLOY RP100 SimplySafe, votre processus de travail se déroule de manière sûre, fluide et sans interruptions.

Sécurité
Une barrière photoélectrique et un interrupteur de fin de course de sécurité empêchent l’accès aux zones dangereuses et garantissent la sécurité du processus
Fiabilité
Une exploitation fiable et intensive garantit le bon fonctionnement des systèmes
Simplicité
Peu encombrante, conception simple et intégration aisée sans compromis sur la qualité et la fiabilité

La solution à vos besoins

Moins de temps d’arrêt, une sécurité accrue pour l’opérateur grâce à des composants certifiés et une conformité totale à la réglementation pour une tranquillité d’esprit absolue. SimplySafe est notre porte de protection de machines, conçue pour offrir une fiabilité maximale avec un minimum de complexité.

Elle apporte une solution aux défis les plus courants en matière de sécurité :

Réduction des temps d’arrêt : un fonctionnement fiable en cas d’utilisation intensive permet aux systèmes de continuer à fonctionner.
Protection des personnes : empêche tout accès involontaire aux zones dangereuses des machines.
Blocage des accès non désirés : garantit un accès autorisé uniquement dans des conditions de sécurité.
Simplification de l’intégration : peut être facilement connectée à des API de sécurité et à des systèmes d’automatisation.
Conformité garantie : conforme aux normes DIN EN ISO 14120, EN 528, EN 619.
Adaptation aux petits espaces : conception plus compacte et peu encombrante, idéale pour les convoyeurs et les systèmes AS/RS.

La porte rapide SimplySafe est équipée d’un interrupteur de fin de course de sécurité (PL e, SIL 3) et assure une fermeture correcte de la porte avant le début des opérations. Cela permet d’empêcher l’accès aux zones dangereuses et de garantir la sécurité des processus.

Largeur de la porte: min/max: 500 / 3000 mm
Hauteur de la porte: min/max: 500 / 3000 mm
Vitesse d’ouverture/fermeture: max. 2,2/1,5 m/s
Cycles par minute: max. 5
Température ambiante: +10° C tot 45° C
Rideau de porte: 1,3 mm Toile polyester TOP double revêtement PVC-1700 m/m² - 1,3 mm d’épaisseur, disponible en bleu comme RAL 5010, orange comme RAL 2004, gris comme RAL 7035, rouge comme RAL 3002.
- En option: Toile PVC, ignifuge B1 selon DIN 4102-1, uniquement orange comme RAL 2008.
Châssis latéral : profilé en tôle d’acier galvanisé 60 x 60 mm
Capot de protection du rouleau supérieur et du moteur (en option) : tôle d’acier galvanisé
Un interrupteur de sécurité intégré dans le châssis latéral (PLe cat 4 selon EN ISO 13849-1 et SIL CL 3 selon EN 62061), garantit que la porte sectionnelle est bien fermée avant la mise en marche de la machine
- Standard : un seul interrupteur de sécurité
- En option : deux interrupteurs de sécurité

Système de commande: MCC, système de commande modulaire avec convertisseur de fréquence (commande vectorielle)
Entraînement : motoréducteur GfA 0,75 kW avec interrupteur de sécurité et encodeur à impulsions
- En option : configuration VARIO DRIVE disponible, mais sans capot ; la position du moteur peut être sélectionnée par incréments de 45°
Protection IP55
Barrière photoélectrique dans les cadres latéraux, au niveau de l’ouverture de la porte. Que DH ≥ 1630 mm et DW ≥ 1500 mm. Protection jusqu’à une hauteur maximale de 2500 mm. Distance entre les poutres de 45 mm. Que DH < 1.630 of DW < 1.500 pour des cellules photoélectriques fixes DH intégrées dans les cadres latéraux à 280 mm + niveau X à partir du bas
Autoportante: la porte sectionnelle peut être dotée d’une sous-structure permettant de la fixer directement au sol
La porte rapide est conforme à la norme EN ISO 14120-2015 EN ISO 14119-2015, EN ISO 13849-1:2015, EN 619:2022, EN 528/2021

Applications courantes

Systèmes de transport et de stockage
La fin de la chaîne de production
Systèmes de bandes transporteuses
Automatisation des entrepôts
Élévateurs de marchandises
Systèmes de palettes
Lignes de production d’assemblage

Applications

0:00
0:00 / 0:31

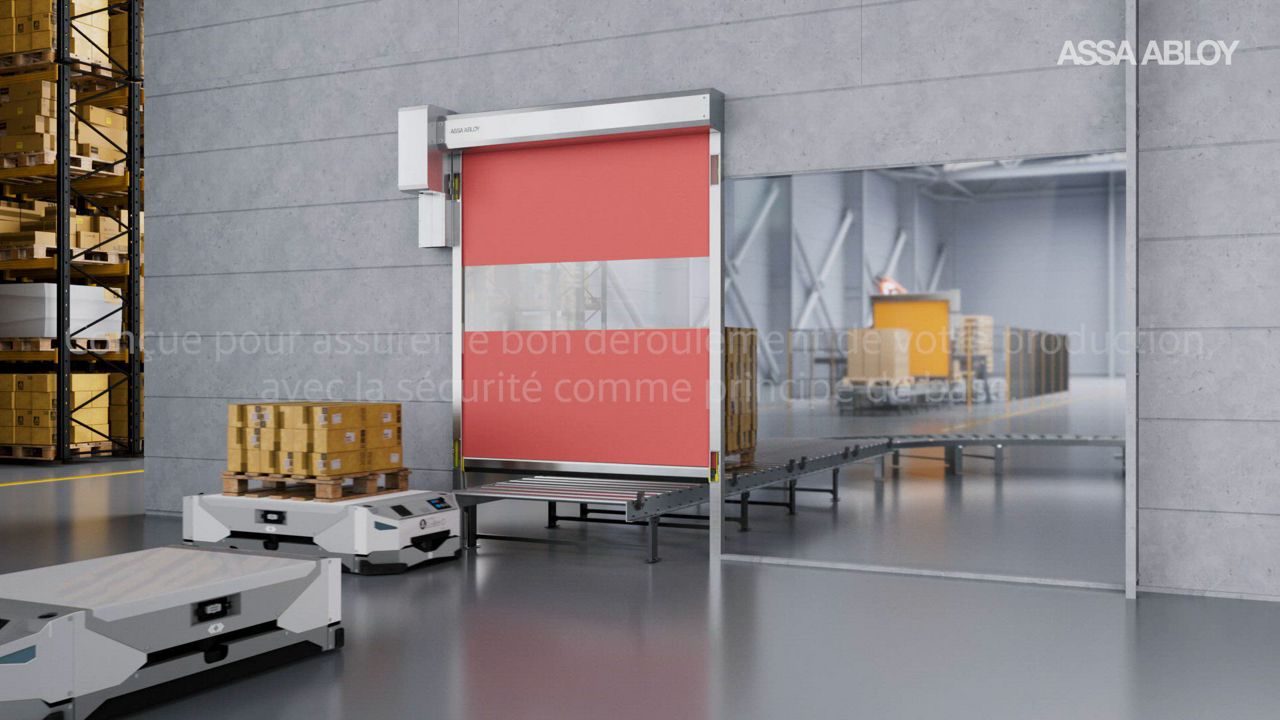

Porte rapide dans un système de convoyage, transfert du produit à la fin vers un véhicule à guidage automatique
0:00
0:00 / 0:31

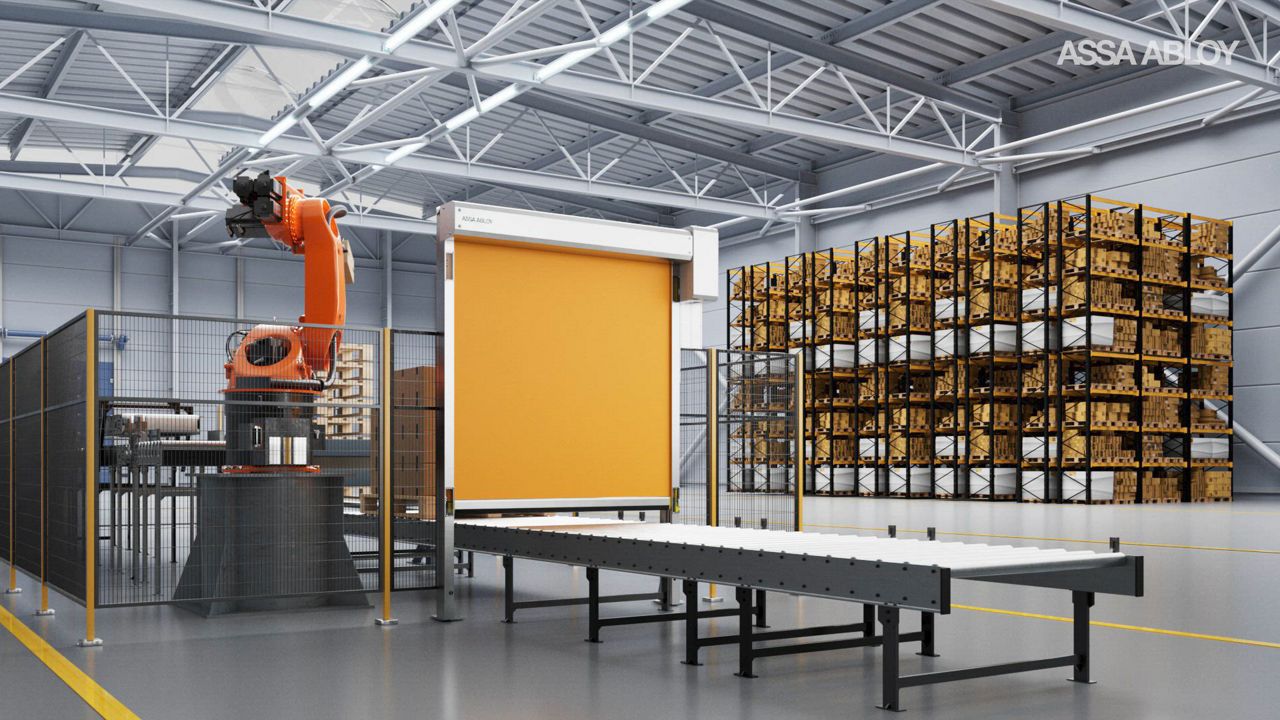

Intégration au palettiseur
